利用亿图图示（Edraw Max）高效设计关系矩阵进度图 软件设计与制作全流程解析

关系矩阵进度图是一种强大的项目管理与软件设计可视化工具，它能清晰展示任务、功能模块之间的依赖关系及完成进度。亿图图示（Edraw Max）以其丰富的图形库和直观的拖拽界面，成为制作此类图表的理想选择。以下是如何利用Edraw Max设计软件制作关系矩阵进度图的详细步骤与核心技巧。

一、 前期规划与准备

在开始绘图前，明确的规划是成功的关键。

1. 定义矩阵维度：确定矩阵的两个维度。常见的组合包括：

• 软件设计：功能模块 vs. 开发任务（如：数据库设计、UI实现、API开发）。

• 项目管理：项目阶段 vs. 负责团队（如：需求分析、设计、编码、测试）。

• 需求跟踪：用户需求 vs. 系统功能模块。

1. 梳理数据：明确需要在每个矩阵单元格中展示的信息，通常是进度状态（如：未开始、进行中、已完成、受阻），并确定颜色或符号标识。

二、 在Edraw Max中创建关系矩阵进度图

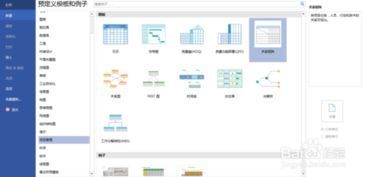

1. 启动与选择模板：

• 打开Edraw Max，在新建页面选择“项目管理”类别。

• 在子分类中找到“矩阵图”或“关系矩阵”模板。如果没有完全匹配的，可以选择基础矩阵或表格模板开始，也可以直接新建空白画布。

1. 构建矩阵框架：

• 方法一：使用表格工具：从左侧符号库的“通用”或“表格”中拖拽一个表格到画布。通过右键菜单“插入行/列”调整行列数，使其与你的维度匹配。

• 方法二：使用智能形状：在“项目管理”符号库中寻找“矩阵图”相关形状，直接使用预制的智能矩阵。

• 设置行和列的标题。例如，将行标题设为“功能模块（登录、支付、报表）”，列标题设为“开发任务（前端、后端、测试）”。

1. 填充内容与进度状态：

• 双击每个单元格，可以输入具体的进度描述、负责人或关键注释。

• 可视化进度：这是核心步骤。利用Edraw Max强大的格式化工具：

• 颜色填充：选中单元格，使用右侧“填充”工具，用不同颜色代表不同状态（如：绿色-完成，黄色-进行中，红色-受阻，灰色-未开始）。

• 符号与图标：从左侧“符号库”->“图标”中拖拽状态图标（如：对勾、感叹号、进度条）到单元格中，使表达更直观。

• 数据图形：对于更复杂的进度百分比，可以使用“插入”菜单中的“数据图形”功能，将数值转化为进度条或饼图嵌入单元格。

1. 建立依赖关系指示：

• 关系矩阵不仅能展示状态，还能用线条指示依赖。使用“开始”选项卡中的“连接线”工具。

• 从上游任务的单元格边缘连接至下游任务单元格，并在连线上添加文字说明依赖类型（如“数据依赖”、“逻辑依赖”）。可以使用箭头和不同线型（虚线、实线）来区分依赖强度或类型。

1. 优化与美化：

• 统一风格：使用“设计”选项卡的“主题”功能，一键应用统一的配色方案和字体。

• 添加图例：在图表角落插入一个图例，解释所用颜色、符号和线型的含义，确保图表易于理解。

• 清晰标注：为整个图表添加一个醒目的标题，并可利用文本框添加项目名称、版本号和日期。

三、 软件设计与制作中的高级应用技巧

1. 分层与链接：对于复杂的软件系统，可以创建主矩阵图（高层次模块关系），然后将特定单元格链接到更详细的子矩阵图（具体功能点与任务），实现分层管理。在Edraw Max中，右键单元格选择“超链接”即可实现。
2. 与数据关联：Edraw Max支持导入数据创建图表。你可以先在Excel中整理好矩阵数据（行、列、状态值），然后通过“插入”->“从文件导入数据”功能，自动或半自动生成矩阵框架，大大提高效率。
3. 动态更新与协作：

• 利用“审阅”选项卡的“评论”功能，团队成员可以在特定单元格添加评论，便于沟通。

• 将文件保存至Edraw Cloud或导出为可交互的PDF/网页格式，方便分享和定期更新进度。

四、 导出与分享

完成设计后，可通过“文件”->“导出与发送”功能，将关系矩阵进度图导出为多种格式：

• 图像格式（PNG, JPG）：用于嵌入报告或演示文稿。
• PDF / Word / PPT：用于生成正式文档。
• SVG / Edraw原生格式：便于后续修改和版本迭代。

###

通过Edraw Max制作关系矩阵进度图，软件设计与项目管理人员可以将复杂的任务关系、依赖和进度状态整合于一张直观的视图中。遵循“规划-构建-填充-优化”的流程，并善用其数据导入、智能形状和可视化工具，不仅能高效制图，更能使其成为推动项目清晰沟通和有效管理的强大枢纽。定期更新此图，即可实时掌控软件设计或项目开发的全局动态。
